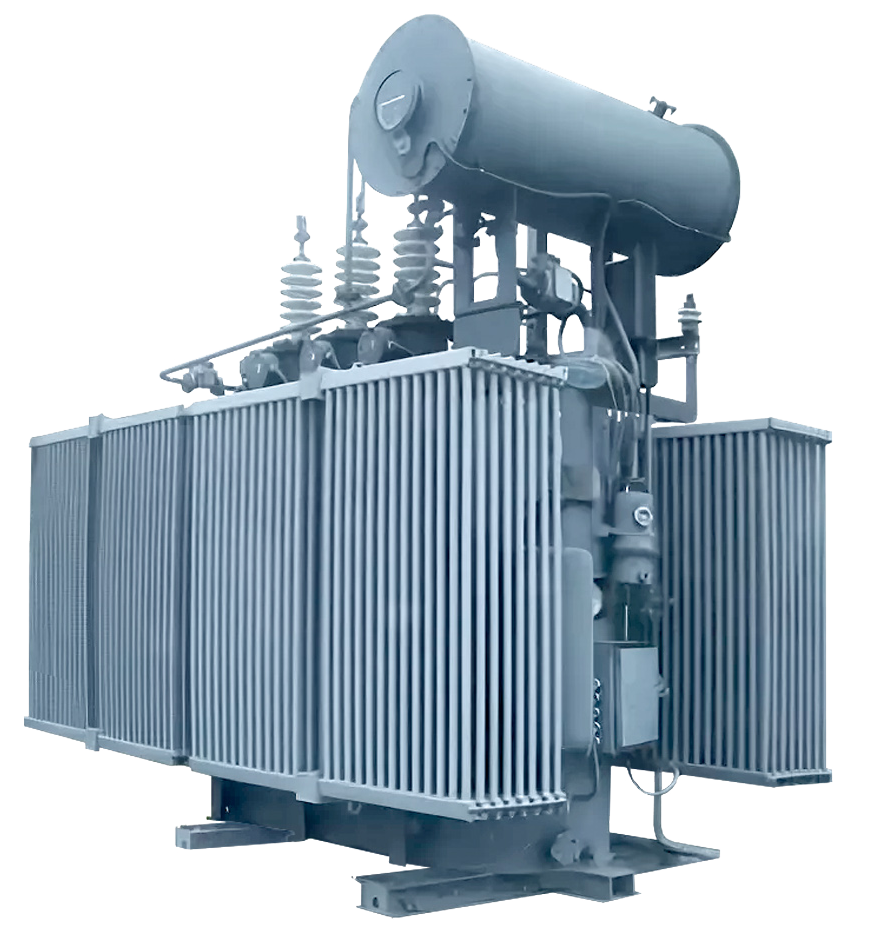

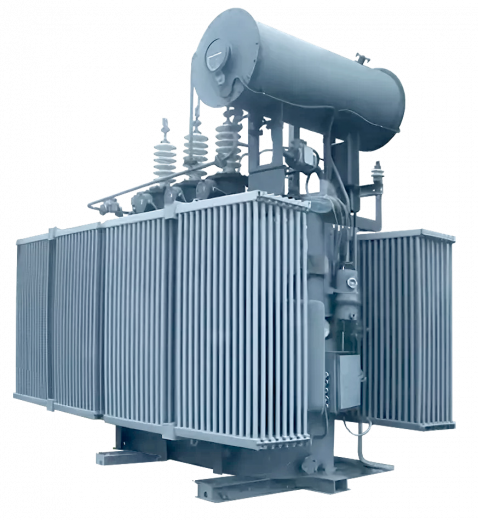

Трансформатор ТМН 4000 трехфазный двухобмоточный, масляный, с естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±4x2,5%, используются для преобразования напряжения в сетях 35 кВ. Изготавливаются для районов с умеренным и холодным климатом с температурой окружающего воздуха от -50°С до +40°С для климатического исполнения ХЛ и минус 45°С до плюс 40°С для климатического исполнения У.
Трансформатор ТМН 4000 имеет центральную часть с трехстержневой плоскошихтованной магнитной системой, традиционно набранной из листов холоднокатаной электротехнической стали. Цилиндрические слоевые обмотки из алюминиевого провода расположены на стержнях остова концентрически. Трансформатор ТМН имеет вводы ВН и НН. Линейные вводы ВН снабжены трансформаторами тока. Бак трансформатора масляного ТМН с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Расширитель служит для компенсации температурного расширения трансформаторного масла.
Расшифровка ТМН:
ТМН ; Х/35/Х-Х1:
Т ; трансформатор;
М ; охлаждение с естественной циркуляцией воздуха и масла;
Н – регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%;
Х – номинальная мощность, кВ*А;
35 – класс напряжения на стороне ВН, кВ;
Х – класс напряжения на стороне НН, (6; 10) кВ;
Х1 – климатическое исполнение (У, ХЛ) и категория размещения 1;
Конструкция, устройство:
Трансформатор состоит из активной части, бака трансформатора, устройства РПН, бака устройства РПН, крышки с вводами ВН и НН, расширительного бака трансформатора, расширительного бака устройства РПН.
Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали.
Трансформатор ТМН устойчив к перегрузкам и коротким замыканиям. Цельносварной бакусиленной конструкции рассчитан на избыточное давление 35 кПа.
Обмотка ВН имеет регулировочную обмотку, которая выполнена многоходовой простой цилиндрической обмоткой в последнем слое. Отводы регулировочной обмотки подсоединены к отпайкам устройства РПН. Осевая опрессовка обмоток осуществляется через прессующие кольца нажимными винтами. Изоляция между обмотками и прессующими кольцами выполнена в виде системы картонных колец и прокладок.
Активная часть трансформатора жестко закреплена в верхней части бака распорными винтами. Активная часть связана с крышкой трансформатора.
По стороне ВН предусмотрены пробки для спуска воздуха, расположенные в колпаках вводов. Съемные вводы позволяют заменять изоляторы, не снимая крышки бака.
Условия эксплуатации:
- Устанавливать аппаратуру представленной категории нельзя выше 1 км над уровнем моря.
- Работа оборудования происходит при температуре от +40 до -40ºС. Влажность воздуха не превышает 80%.
- Рядом запрещается хранение взрывоопасных, химических веществ.
- Установка производится снаружи или внутри специального сооружения.
- Эксплуатируется устройство магистральными подстанциями в сетях электропередач при стандартной частоте 50 Гц.
|
Номинальная мощность, кВА
|
4000 |
|
Номинальное напряжение на стороне ВН, кВ
|
35 |
|
Номинальное напряжение на стороне НН, кВ
|
10 |
|
Схема соединения
|
У/Ун-0 (звезда-звезда), Д/Ун-11 (треугольник-звезда) |
|
Климатическое исполнение
|
У1, УХЛ1 |
|
Материал обмоток
|
Алюминий (алюминиевый), медь (медный) |
|
Условия обслуживания
|
от -45 до +40 °С (У1), от -60 до +40 °С (УХЛ1) |
|
Потери короткого замыкания, Вт
|
11.6 |
|
Потери холостого хода, Вт
|
2.1 |
|
Ток холостого хода, %
|
1.4 |
|
Напряжение короткого замыкания,%
|
6.5 |
|
Габаритные размеры (Д×Ш×В), мм
|
3115х3190х3600 |
|
Масса,кг
|
10650 |
