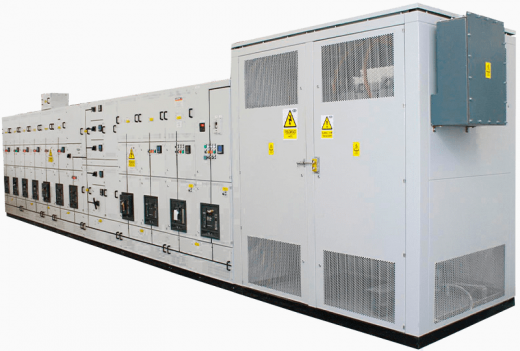

Комплектная трансформаторная подстанция внутренней установки КТПВ 100/6/0,4 кВа предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинального напряжения 6 (10) / 0,4 кВ, в условиях умеренного (У) по ГОСТ 15150.
Комплектные трансформаторные подстанции КТПВ состоят из следующих частей:
-
устройства ввода высокого напряжения (УВН) с выводом силовых шин в коробе;
-
силового трансформатора;
-
распределительного устройства низкого напряжения (РУНН) 0,4 кВ с выводом силовых и нулевой шин в коробе;
-
щитка учета (ЩУ);
-
шинного моста (ШМ).
Устройство высокого ввода УВВ представляет собой металлооболочку закрытого исполнения.
Отсек силового оборудования состоит из:
-
шкафов ввода низкого напряжения (ШНВ);
-
шкафов отходящих линий (ШНЛ);
-
шкафа секционного выключателя (ШНС).
Каждый шкаф силового отсека представляет собой каркас со съемной стенками и имеет функциональные стойки, на которые крепится оборудование. Шкафы устанавливаются рядом собираясь в единый щит.
Типоисполнение сборного щита набирается из шкафов ШНВ, ШНЛ, ШНС в зависимости от количества отходящих фидеров, количества силовых трансформаторов и наличия секционирования.
На дверцах шкафов силового отсека установлены органы управления, индикации, измерительные приборы.
В шинном отсеке размещены ввод от силового трансформатора, сборные шины, шинные ответвления для кабельных и шинных присоединений, трансформаторы тока, силовые сборки для подключения отходящих кабелей. Магистральные шины крепятся с помощью шинодержателей. Учет электроэнергии выполняется внутри шкафа ШНВ, доступ обеспечивает дверь с фасадной стороны шкафа.
При двухрядном расположении секций в двухтрансформаторных подстанциях для соединения главных цепей по сборным шинам применяются шинный мост ШМ без рубильников. ШМ представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и устанавливается на стойку ШНС сверху.
КТПВ выполняются в полностью собранном виде, или транспортными блоками, подготовленными для сборки на месте монтажа без разборки коммутационных аппаратов, проверки надёжности болтовых соединений и правильности внутренних соединений.
Конструкция шкафа предусматривает установку полного комплекта электрооборудования и аппаратуры, устройств управления, защиты и автоматики, в соответствии со схемами, выполненными по опросному листу на изготовление КТПВ.
Конструкция КТПВ обеспечивает нормальное функционирование приборов измерения и учёта, управления и сигнализации при работе встроенных аппаратов. Приборы, устанавливаемые на КТПВ, расположены с фасадной стороны для удобства наблюдения за их показаниями. Световая сигнализация состояния (положения) выполнена с применением светодиодов. Для наблюдения за коммутационной аппаратурой управления шкафов РУНН предусмотрено освещение, розетка для включения переносного освещения.
В комплект КТПВ входят:
-
УВН (тип и количество шкафов по заказу потребителя);
-
силовой трансформатор (тип, мощность и количество по заказу потребителя);
-
РУНН (типы и количество шкафов по заказу потребителя);
-
ЩУ (тип счетчиков и количество шкафов по заказу потребителя);
-
ШМ, предусмотренные конструкцией КТПВ (по заказу потребителя).
-
монтажные материалы;
-
запасные части и принадлежности (ЗИП).
Силовой трансформатор КТПВ
В качестве силового трансформатора в КТПВ могут применяться: герметичный масляный, сухой, с литой изоляцией. Типоисполнение трансформатора выбирается таким образом, чтобы обеспечить защиту от прямого прикосновения персонала к токоведущим частям. Сухие трансформаторы и трансформаторы с литой изоляцией устанавливаются в защитном кожухе и в зависимости от условий эксплуатации могут комплектоваться принудительным охлаждением.
КТПВ транспортируются отдельными шкафами или транспортными блоками.
|
Номинальная мощность, кВА
|
100 |
|
Номинальное напряжение на стороне ВН, кВ
|
6 |
|
Номинальное напряжение на стороне НН, кВ
|
0.4 |
|
Наибольшее рабочее напряжение на стороне ВН, кВ
|
7.2/12 |
|
Количество трансформаторов
|
однотрансформаторная |
|
Вывод на стороне НН
|
воздушный/кабельный |
|
Тип нейтрали трансформатора по низкой стороне (НН)
|
глухозаземленная/изолированная |
|
Высота над уровнем моря
|
не более 1000 м |
|
Температура окружающего воздуха
|
-50°С до +50°С |
